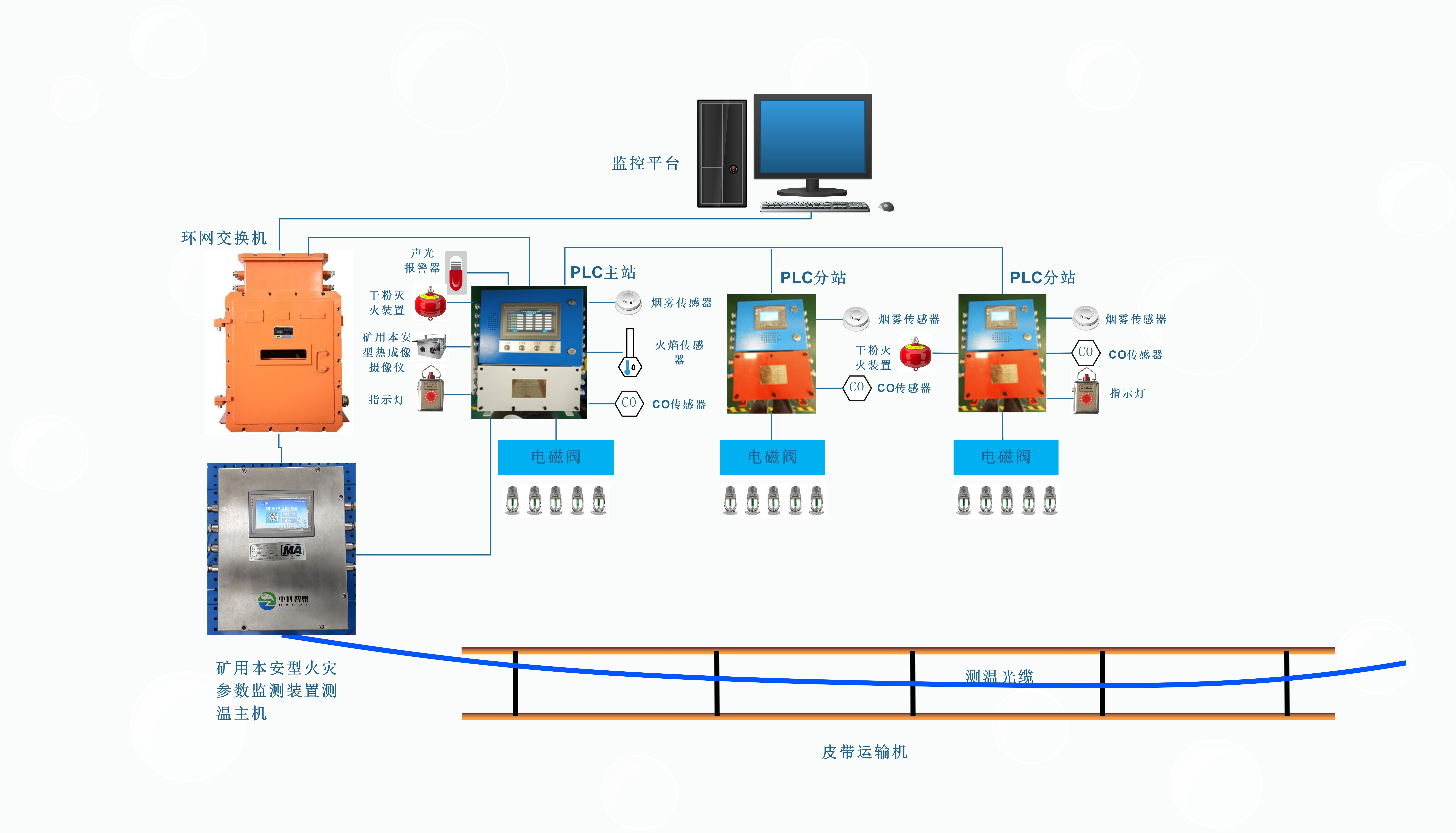

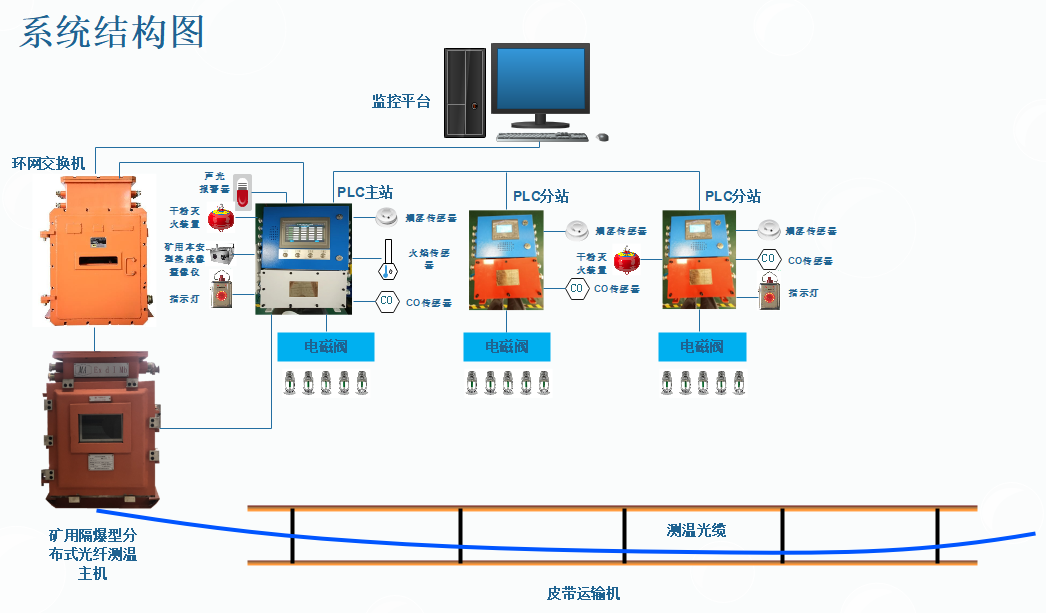

本系统是对皮带运输机日常运行中的温度及其他火灾参数进行实时监测预警、定位及降温灭火。利用光纤测温对皮带机电机、承载托辊、轴承等部位的温度变化数据及趋势进行实时分析，并利用相关传感器对各分区内事故隐患产生的烟雾、火焰、有毒有害气体等进行监测，监控主机（PLC控制箱）根据监测数据联动控制各分区电磁阀，分别对事故分区皮带进行报警、自动喷水降温灭火。

感温光缆集信息传输和温度采集于一体，采用矿用阻燃型kevlar铠装光缆，结构柔韧、轻便，具有更好的抗砸、抗拉能力，便于施工布放，光缆外径结构简单，热渗透快，测温响应快，信号衰减小，提高了系统的测量精度和测量范围。地面服务器/工控机主要实现对数据存储、显示、分析处理以及相关管理等功能。

二、主要设备参数

1.矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机

(1)测温距离：0-10km，可定制；

(2)测温范围：-20～120℃(取决于光缆）；

(3)通道数：2/4/8可选；

(4)供电电压：DC12V；

2.KXJ127矿用隔爆兼本安型PLC控制箱

(1)工作电压 AC127输入， DC12V1.5A输出/ DC18V0.8A输出

(2)RS485信号接口数量：2路

(3)最大传输距离 2km

3.感温光缆

(1)光纤类型：62.5/125um 多模光纤；

(2)测温范围：－20℃～＋120℃；

(3)光缆护套：不锈钢螺纹铠装护套；

4.煤矿用烟雾传感器

(1)工作电压：DC12V

(2)工作电流：≤100mA AC

(3)通讯接口：RS485

(4)通讯距离：3km

三、系统特点优势

1．感温光缆不带电，不受电磁干扰，本质安全；

2．通道切换控制、通道终点长度自动获取，系统适应能力强，测量误差小、精度高；

3．以太网和光口实现数据输入/输出，采用IEEE802.3通讯协议；

4．具有网络发布（web）、掌上智泰APP程序手机查看功能，方便管理人员数据实时查看及管理；

5．具有分区独立超温、低温、温升速率，断纤报警定位功能，包含预警、报警 2 种级别；

6．实时快速查询，定制各种打印报表；

7．系统内部集成备用电池，断电后能够正常工作8小时以上，无需另配外接电源；

8．系统采用PLC为灭火控制主机，可分区可独立，可兼容多参数；

9．同时具备矿用产品煤安、防爆和国家强制性产品CCC消防认证；

10．可与矿井监控系统连接，实现火灾的实时仿真监控以及避灾路线的智能规划。

四、系统主要功能

1．显示功能：可显示全程分区图及其温度场分布曲线，可选择不同通道，查看不同设备监测温度；可显示监测温度曲线、统计图、系统参数；可显示重点监测点的温度随时间变化曲线；

2．报警功能：具有定温报警（设定最大温度/最低温度值）、差温报警（实时温度与平均温度差别过大，用于判别局部过热点）、温升过快报警等报警功能；分通道报警，互不干扰；报警分工作级和管理级两层，管理层人员可通过局域网查看；

3．分区测量：能对测量区域在长度上进行分区，对某些区域进行局部重点监测和分区报警；

4．查询功能：可以查询历史数据并显示或打印历史曲线；可以在系统图上直接查询设备信息、运行参数、统计信息等；

5．分析功能：历史趋势显示，提供检修参考信息；

6．报表功能：提供强大的数据库保存功能，可以根据用户需要定制月报表、日报表等；用户也可定制各种表格：实时数据表、历史数据及统计报表、报警一览表等；

7．具有以将监测数据通过煤矿已有的通讯监控网络传输到地面，从地面进行远程监控，实现Web端远程巡查；

8．具备手机APP功能，方便管理者从手机端了解现场工况；
