矿用密闭空间多参数监测系统是一套专用于煤矿井下密闭墙、采空区等区域的智能化安全监控装置。集成可调谐半导体激光吸收光谱技术（TDLAS）、多种高精度传感器，对密闭空间内外的标志性气体浓度、温度、压差等关键参数进行24小时不间断的自动化监测和智能分析，旨在解决传统人工巡检效率低、数据滞后、存在盲区等问题。目前该系统已在多个大型煤矿落地应用，成为矿井火灾隐患防控和智能化建设的关键环节。

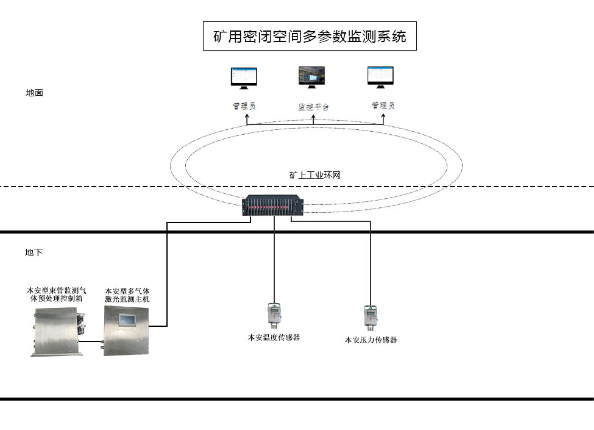

系统架构图

二、主要设备参数

项目	测量范围	分辨率	精度
CH4	0～100%	0.01%	0～1%，0.06%
			1%～100%，不超过真值的±6%
CO	0～5000ppm	1ppm	0～100	±4
			>100～500	真值的±5%
			>500～1000	真值的±6%
			>1000～5000	真值的±10%
CO2	0～30%	0.01%	±2%FS
O2	0～25%	0.01%	±1%FS
C2H4	0～500ppm	0.5ppm	±1%FS
C2H2	0～500ppm	0.5ppm	±1%FS
	备注：可根据用户需要扩展氢气（H2）、乙烷（C2H6）、硫化氢（H2S）、丙烷（C3H8）等气体

三、系统特点优势

*核心部件高度集成、轻量化，稳定性更高；

*设备内部线束精简、空间紧凑化，设备后期维护简单易操作；

*采用TDLAS技术指纹式识别，对CH4、CO、C2H2、C2H4、CO2、O2（可扩展H2、C3H8、H2S、SO2、C2H6等多种气体）等6种标志性气体进行24小时实时在线监测；

*灵敏度高：3s内可检测到数据变化，精准无漂移；

*监测范围广：可同时对多个工作面远距离监测，24小时无人值守；

*多参数监测：实时原位监测、显示指标性气体浓度数据（温度数据）；

*软件平台具备图形化监控功能，实时显示气体据的历史曲线，并可在软件系统设定检测数据报警值和报警级别；

*所有操作可实现程序控制自动完成，也可由现场人员手动操作；

*具有掌上智泰APP程序手机查看功能，方便管理人员数据实时查看及管理。

四、系统功能

*多通道多组分气体浓度数据实时采集、展示，温度、单一气体浓度走势曲线展示、即时预警等级分析；

*多通道、多组分气体和温度数据实时切换，全天候监测；

*可视化综合监测：包括运行状态图、连接拓扑图等多种方式的可视化综合监测；

*定制化取气采样策略、异常应对策略，实现远程监测的智能化；

*各组分气体参数异常数据统计、报警统计，根据设定的预警条件实现采空区火灾预警预报；

*根据系统平台内置监测模型和用户设定的预警条件实现采空区火灾预警；

*以数据图形和曲线等方式对监测数据进行业务分析，判断混合气体在成分变化过程中的危险性趋势；

*具有网络发布（web）、掌上智泰APP程序手机查看功能，方便管理人员数据实时查看及监督管理。
